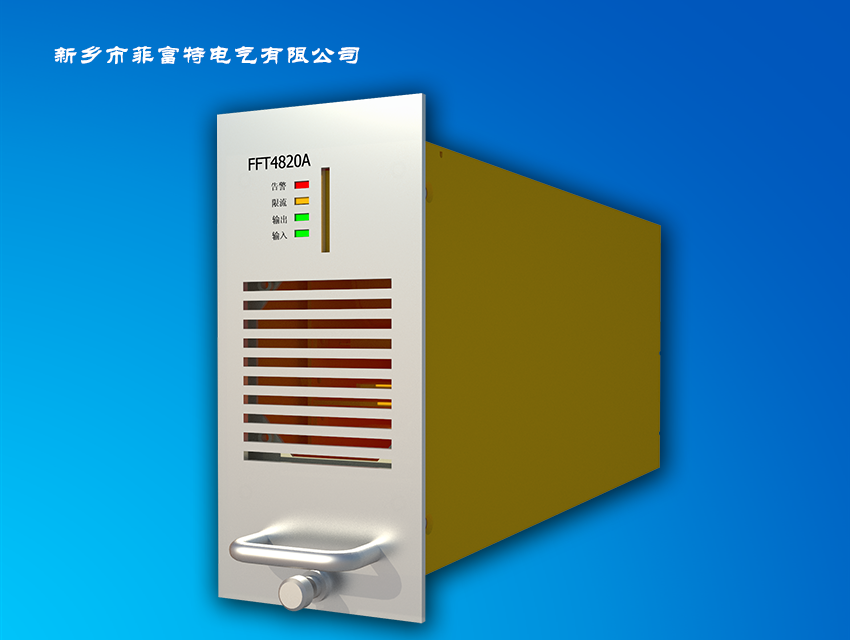

FFT4820A
类别: 电源模块
描述:产品名称:新乡菲富特公司通信电源模块FFT4820A, 输入参数:220V9A(额定)输出参数:48V10A/15A/20A结构重量:插框式 2.5Kg 外形尺寸:73156304MM,欢迎选购。
服务热线:15090387420、13937345014
FFTFC4815ES整流器采用单相交流输入,额定输出48V/15A。它可广泛用作各种小型交换设备、微波通信、数据产品以及光纤等通信设备的供电
1.外观尺寸符合国际标准的19英寸机柜;
2.安全性和电磁兼容性符合相关的国际标准;
3.输入电压范围宽,更适用电网波动较大的地区使用;
4.较宽的工作温度范围,在-5℃~45℃的温度范围内可以全额输出功率;
5.功率密度高达410mW/cm3 ;
交流输入参数
1.输入电压:单相三线制80V~300V
2.输入电流:最大输入电流为20A
3.频率:45Hz~65Hz
4.浪涌电流:≤30A
5.效率:≥90%
6.输入功率因素:≥0.99
直流输参数
1.输出功率:最大1000W
2.输出电压可调范围:48V~56.5V连续可调(通过外部“PWM”信号调节)
3.稳压精度:≤±0.6%
4.电话衡重杂音:≤0.5mV
5.模块间均流能力:最大和最小者相差2.5A以下(10%负载以上)
安全防护参数
1.绝缘强度
输入对输出:3000VAC;
输入对机壳:1500VAC;
输出对机壳:500VAC。
2.漏电流
小于1.5mA(220VAC交流输入)。
3.安全标准
符合GB 4943-1995的要求
4.电磁兼容
电磁兼容性能符合表3-1所示的标准。
表3-1 电磁兼容性能
传导骚扰和辐射骚扰
|
EN55022 A级
|
电压波动闪变
|
EN61000-3-3
|
谐波
|
EN61000-3-2
|
静电放电抗扰性
|
EN61000-4-2
|
辐射电磁场抗扰性
|
EN61000-4-3
|
快速瞬变电脉冲群抗扰性
|
EN61000-4-4
|
对射频场感应抗扰性
|
EN61000-4-6
|
工频磁场抗扰性
|
EN61000-4-8
|
电压暂降、短时中断、电压变化抗扰性
|
EN61000-4-11
|
其它参数
1.平均故障间隔时间
MTBF≥100000小时
2.工作环境
(1)环境温度:-5℃~+45℃;
(2)储存温度:-40℃~+70℃;
(3)相对湿度:10%RH~90%RH。

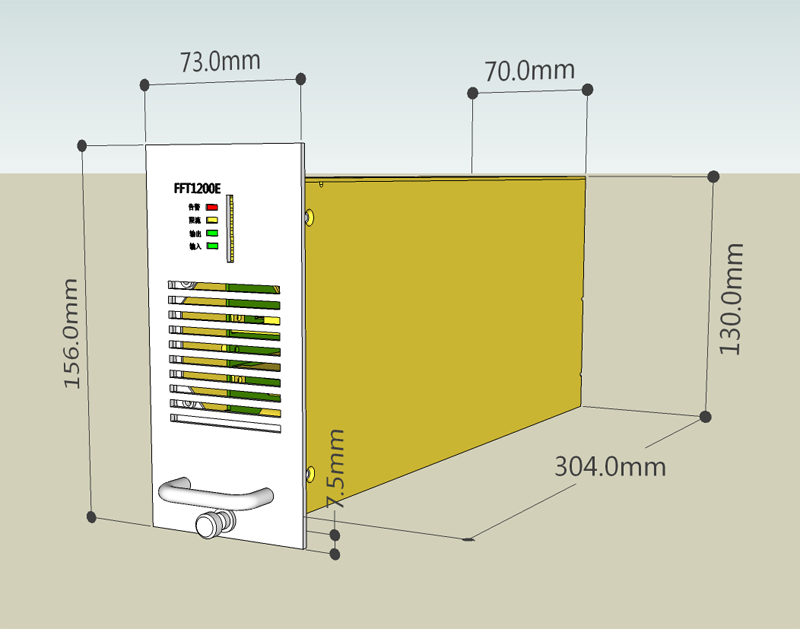

3.外形尺寸及重量
(1)高度:156mm;
(2)宽度:73mm;
(3)深度:304mm(不计一体化插座);
(4)重量:2.5kg。
4.冷却方式
强迫风冷
5.保护功能强
输出功率限制保护
过流、短路保护
输入过压、欠压保护
输出过压保护
温度过高保护
6.效率高、体积小、重量轻
7.可提供19英寸机架式及台式
